消防喷淋改造需要找消防设计设计图纸吗

消防喷淋改造必须依据消防设计设计图纸进行，这是确保改造合法、合规、安全的基础。以下是详细分析：

一、法律法规的强制性要求

1. 《中华人民共和国消防法》第六十条明确规定：任何单位或个人不得损坏、挪用或擅自拆除、停用消防设施。消防喷淋设施作为关键消防设施，其改造需经过消防部门审核，而设计图纸是审核的核心材料。

2. 改造流程中的法定环节根据规定，消防喷淋改造需遵循以下流程：

• 设计阶段：委托有资质的单位编制消防设计图纸，确保符合《自动喷水灭火系统设计规范》GB50084等标准。

• 报建审批：将设计图纸提交消防部门审核，通过后方可获得施工许可。

• 施工验收：改造完成后，需通过消防验收，验收依据仍是设计图纸。

二、设计图纸的核心作用

1. 指导施工的规范性设计图纸需明确以下内容：

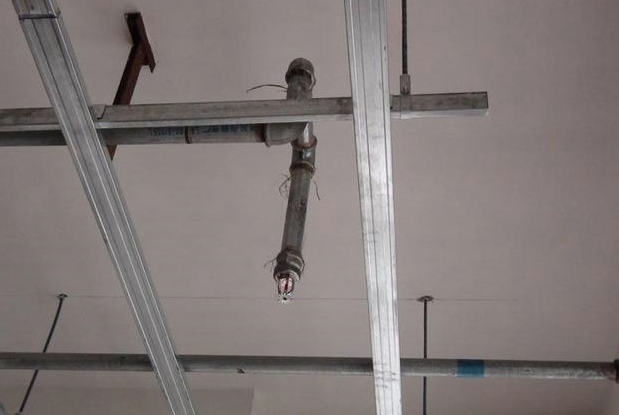

• 喷淋头布局：包括间距、与障碍物距离（如距墙≥0.5米）、覆盖范围等。

• 管道设计：管径、材质、安装高度（如栓口中心距地面1.1-1.2米）。

• 系统联动：与火灾报警系统、消防水泵的联动逻辑。 若无图纸，施工可能违反《自动喷水灭火系统设计规范》，导致系统失效。

2. 验收与备案的依据消防部门验收时，会对照设计图纸检查喷淋系统的实际安装情况。若未提供图纸，或施工与图纸不符，可能无法通过验收。

三、特殊场景的设计要求

1. LOFT或夹层改造

• 若层高≥4.5米且夹层面积＞100㎡，需独立设置喷淋系统，图纸需标注喷头选型（如下垂型、边墙型）。

• 管道需沿钢梁或墙面暗敷，避免与电气线路冲突，图纸需体现BIM模拟的管线走向。

2. 商业空间改造

• 商场、办公楼等场所需确保喷淋头间距符合规范（如高度≤24米时，间距≤3.6米）。

• 图纸需标注喷淋头与灯具、烟感探测器的最小距离（如≥0.5米）。

四、违法改动的风险

• 法律后果：擅自改动喷淋系统可能面临5千元至5万元罚款，甚至需承担火灾事故责任。

• 安全隐患：错误改动可能导致喷淋系统无法启动，延误灭火时机。

总结

消防喷淋改造必须以消防设计设计图纸为依据，确保改造合法、合规、安全。建议选择有资质的消防设计单位出具图纸，并严格遵循报建、施工、验收流程。
